写在前面（全文约2100字）
2026年6月25日，台积电在上海举办2026年中国技术论坛，向行业传递了一个明确信号：2026年全球半导体全产业链（芯片、设备、材料、封测合计）市场规模有望突破1万亿美元，而AI驱动的算力需求正处于爆发式增长阶段。在这场技术浪潮中，台积电的全球FAB运行状态成为产业与资本市场的核心关注点。本文基于多维度公开数据的交叉验证，深度解析台积电中国台湾地区FAB（制造工厂）与美国亚利桑那工厂在2026年Q2的真实运行状态。
一、双线扩张的战略逻辑
2026年台积电计划新建9座厂区（含晶圆厂与先进封装厂），远超2017-2024年平均每年4座的建设规模。这种激进扩张的背后，是三大驱动力：第一，AI算力需求爆发——2022年至2026年客户对AI加速器（AI accelerator）的需求量增长了11倍，对大晶粒芯片晶圆的需求增长6倍；第二，地缘政治驱动——半导体产能区域化重构成为国家安全议题；第三，技术迭代加快——N2（2纳米）制程已于2025年Q4量产，N2P和A16将分别于2026年下半年量产和生产就绪。
目前台积电全球晶圆代工市占率约73%，先进制程（7nm及以下）市占率持续扩大（Counterpoint Research, Q1 2026）。多家投行基于台积电30%以上全年增长指引乐观测算，2026年营收有望达到1642亿美元。这些数字背后，是每一个FAB的产能利用率、建设进度和良率爬坡的叠加结果。

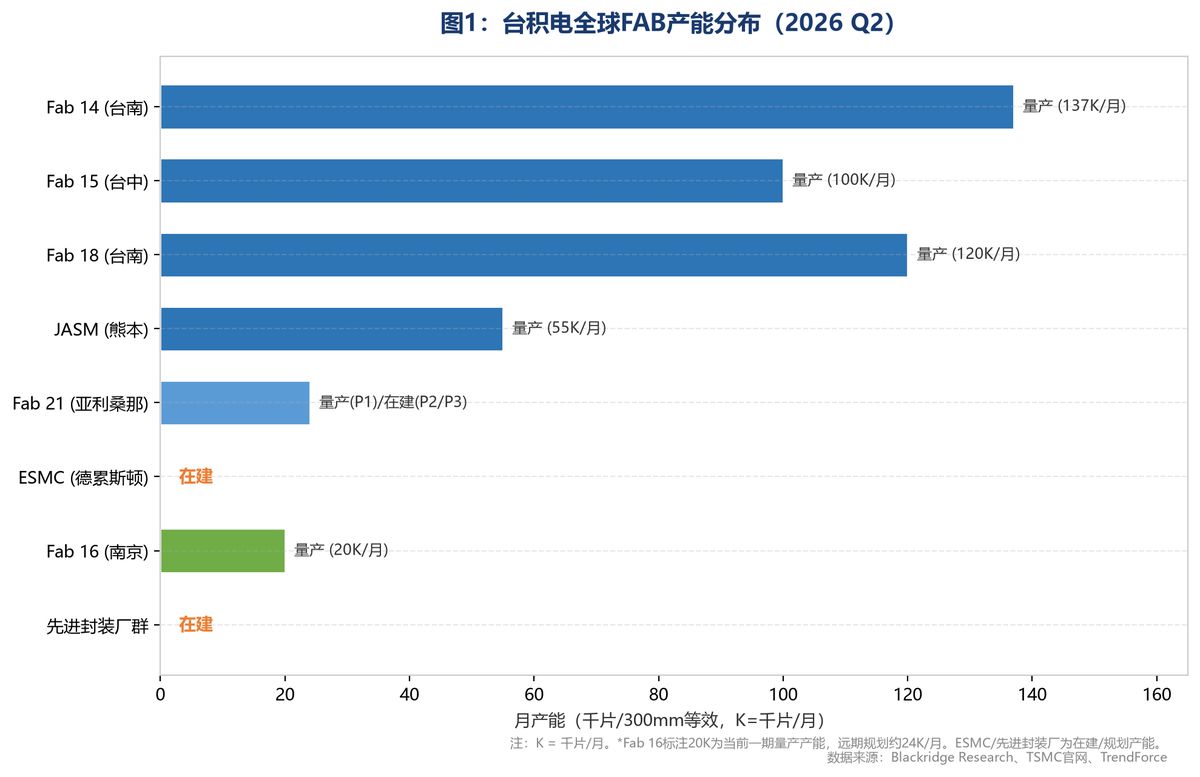

** 台积电全球FAB产能分布（2026 Q2）**
参考链接
https://caifuhao.eastmoney.com/news/1732813422
https://www.counterpointresearch.com/en/insights/global-semiconductor-foundry-market-share
https://www.blackridgeresearch.com/blog/list-of-tsmc-fabs-in-taiwan-arizona-kumamoto
二、中国台湾地区FAB：先进制程产能创历史新高
台积电中国台湾地区FAB是其全球产能的“心脏”。2026年Q2，3nm产能利用率维持高位（行业数据显示2025年Q3已超95%，至2026年Q2进一步接近满载），5nm同样保持高利用率，反映AI芯片需求的持续高涨。

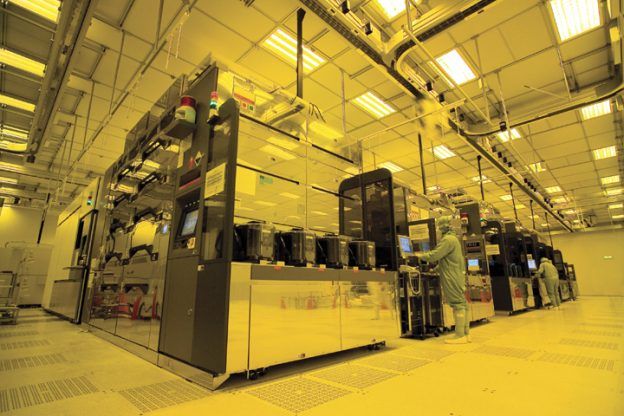

台积电中国台湾地区FAB（图片来源：Trendforce）
3nm制程（N3）：Fab 18（台南）P4-P6厂区月产能约12万片，受NVIDIA Blackwell系列芯片、苹果A18/A19、AMD Zen 5处理器等订单拉动，产能利用率创历史新高。
5nm制程（N5）：N5/N4P利用率96%，NVIDIA H200、Apple M4等持续拉货。
2nm制程（N2）：2025年Q4已量产，当前月产能约7-8万片，目标年底达14万片。N2P计划2026年下半年量产，A16（超级电轨）同步推进。N2/A16工艺2026—2028年产能年复合增速目标高达70%。
营收结构：2026年Q1，5nm占36%，3nm占25%，7nm占13%，先进制程（7nm及以下）合计占比74%。
用电量预警：机构乐观情景下，2026年台积电中国台湾厂区用电量或达280亿度（2023年约250亿度，三年累计增幅约12%），2030年预计占中国台湾全岛11%以上。台电评估2026-2030年中国台湾新增用电量显著增长，年均用电量增量或将达到过去十年的两倍。
参考链接
注：以上为中国台湾厂区数据，境外厂（美国、日本、德国）用电不计入。

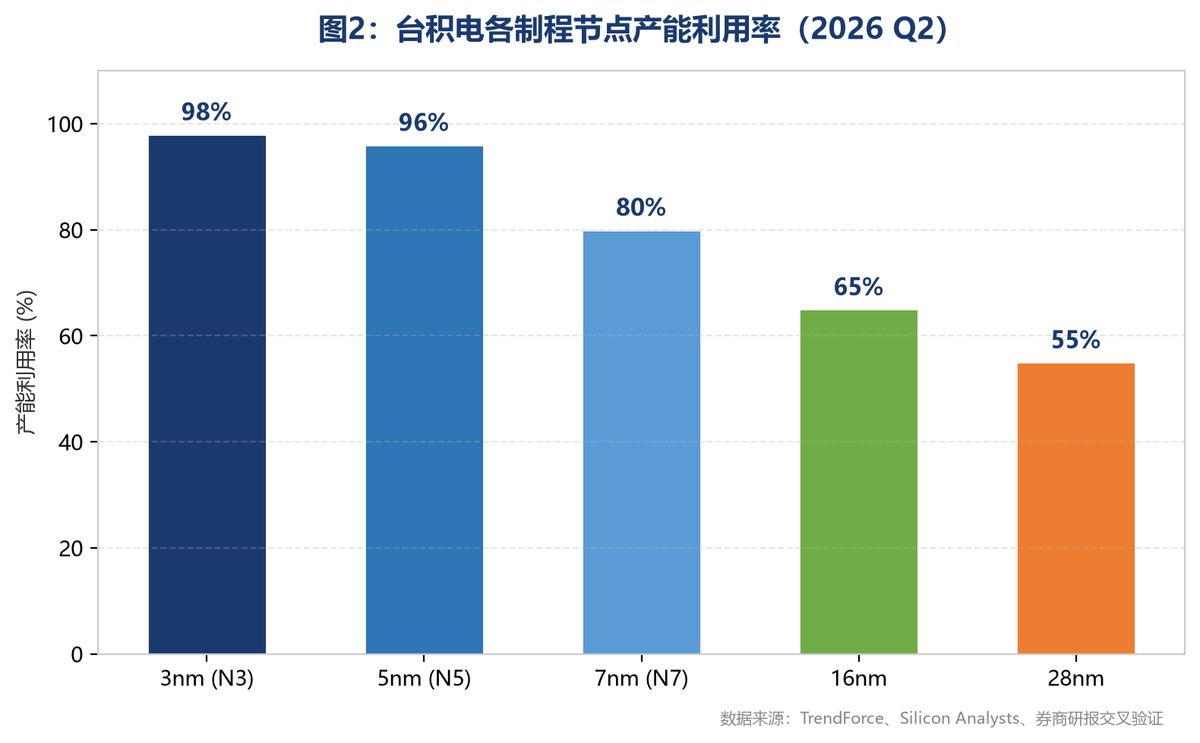

** 台积电各制程节点产能利用率（2026 Q2）**
参考链接
https://www.199it.com/archives/1833620.html

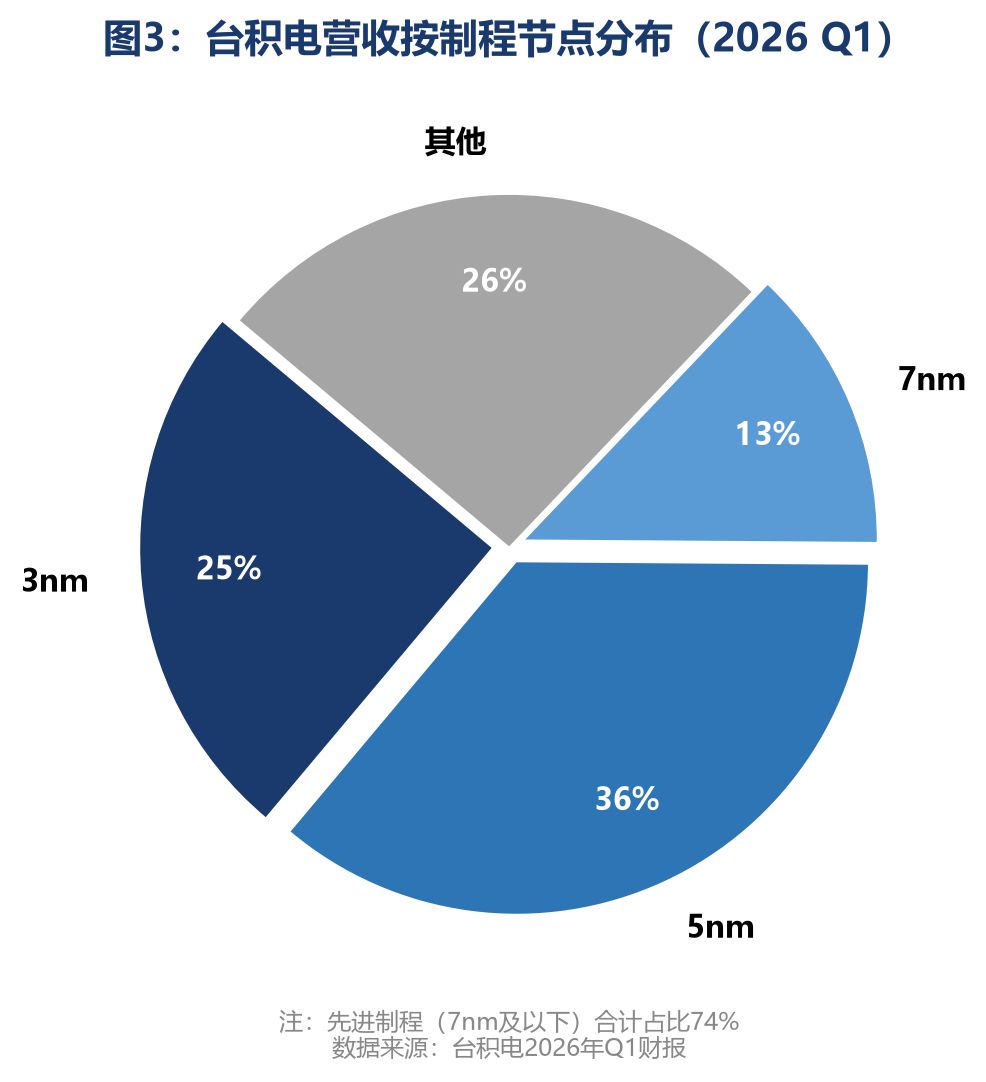

** 台积电营收按制程节点分布（2026 Q1）**
参考链接
https://investor.tsmc.com/english/quarterly-results/2026/q1
https://xueqiu.com/4839966356/384249273
https://news.sohu.com/a/1040098028_121124379
https://news.china.com/socialgd/10000169/20260427/49452512.html

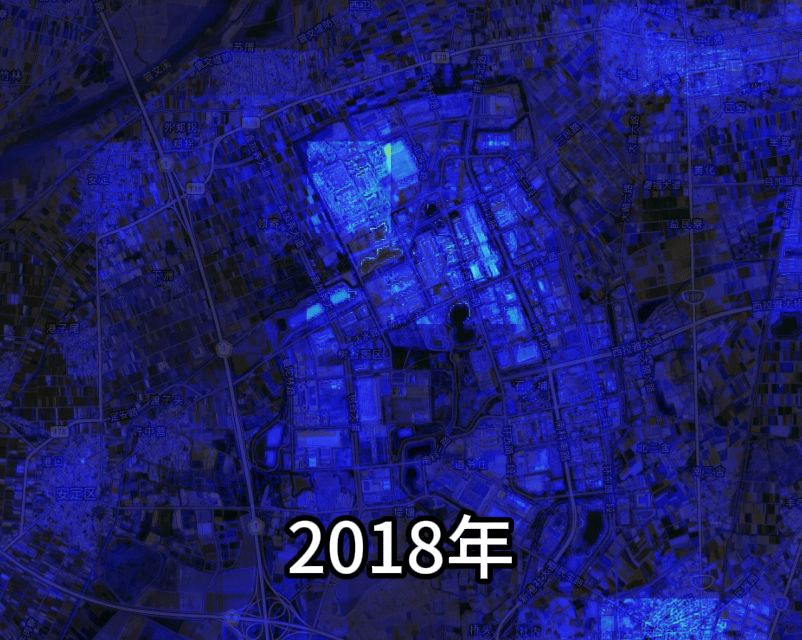

台积电 Fab 18 厂区及周边活动强度遥感融合指数变化（2018—2026年）
注：基于Sentinel-2建成区指数（NDBI）与VIIRS夜间灯光数据融合测算，反映台积电Fab 18厂区及周边区域工业空间扩张与夜间活动强度变化；
颜色由蓝至红表示指数由低到高变化：蓝色代表活动强度较弱，黄色、橙色代表活动增强，红色代表高强度活动区域；
由于先进制造产能提升通常伴随厂房扩建和能源消耗增加，该指数变化趋势可用于辅助分析制造基地运营强度和扩产周期。
三、美国亚利桑那工厂：从单一FAB到超级晶圆厂集群
台积电亚利桑那Fab 21项目规划总投资达1650亿美元，该规划分多年逐步落地，是美国史上规模最大的外商直接投资项目之一。

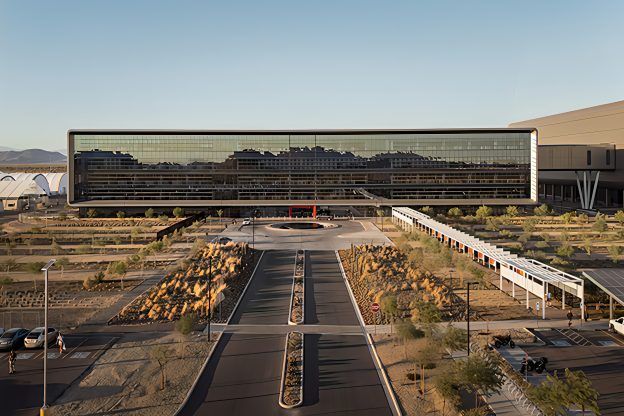

台积电亚利桑那工厂（图片来源：TrendForce）
截至2026年3月，该项目进展远超预期：
P1厂（4nm）：已于2024年Q4量产，月产能约1万片，目标年中扩至3万片/月。良率已接近中国台湾厂区标准，整体良率超95%。已获苹果、英伟达等大客户订单。
P2厂（3nm）：建设已于2026年初完成，量产时间从原定的2028年提前至2027年，建设进度大幅超预期。TrendForce报道称台积电目标2027年下半年实现3nm量产。
P3厂（2nm/A16）：已于2025年中动工，计划2028年量产2nm，这将是美国本土生产的最先进芯片。
土地储备：2026年1月以1.9725亿美元收购毗邻902英亩土地，园区总面积超2,000英亩。园区远期规划可扩展至12座晶圆厂及4座先进封装厂。

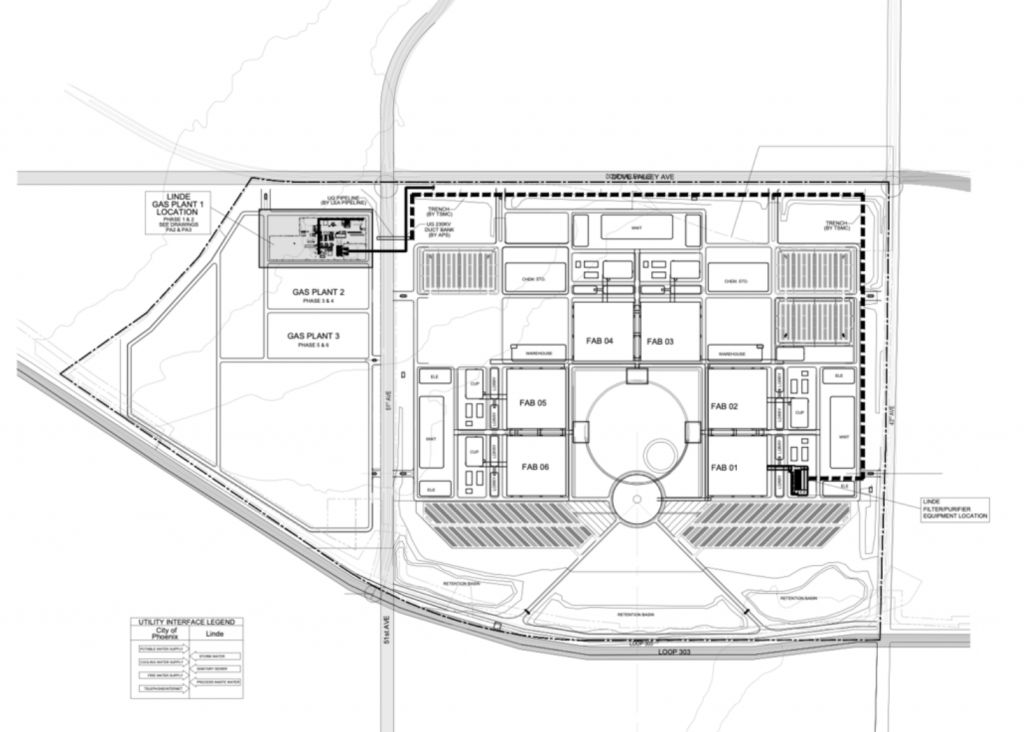

台积电菲尼克斯亚利桑那工厂场地规划图（图片来源：网络）
- 人力现状：已雇佣超3,000名员工，全面扩建完成后，预计将需数万名工程师、运营和建筑工人。

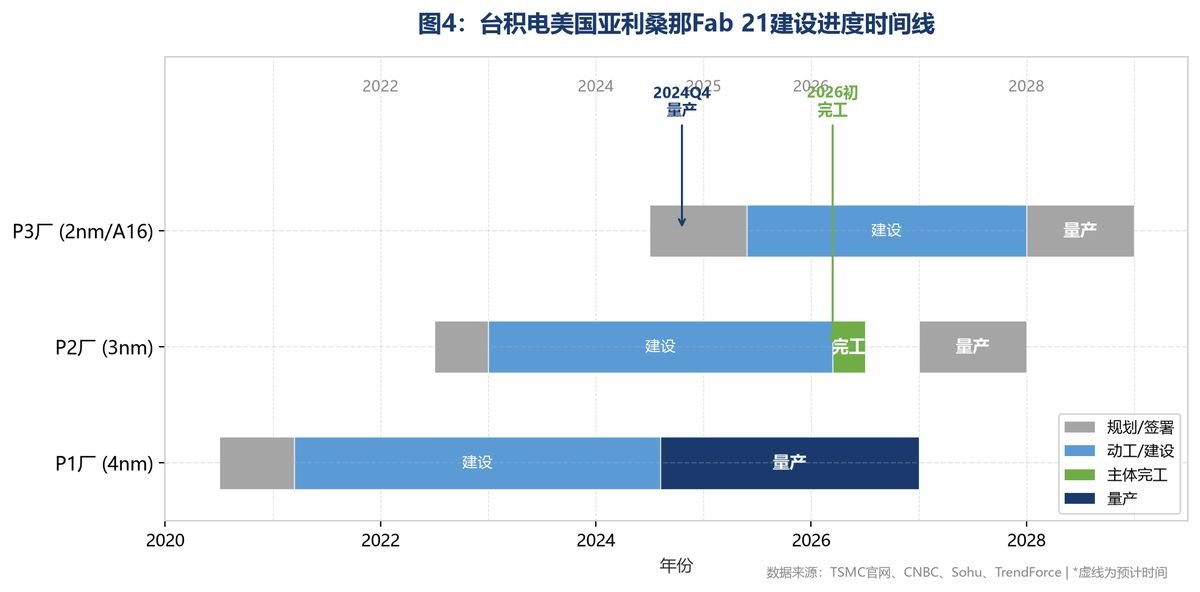

** 台积电美国亚利桑那工厂建设进度时间线**
参考链接
https://tech-insider.org/tsmc-arizona-165-billion-expansion-gigafab-2026/
CNBC, TSMC Arizona Chip Expansion, 2026.1.16，https://www.cnbc.com/2026/01/16/tsmcs-arizona-chip-expansion-isnt-done-after-us-investment-cfo.html

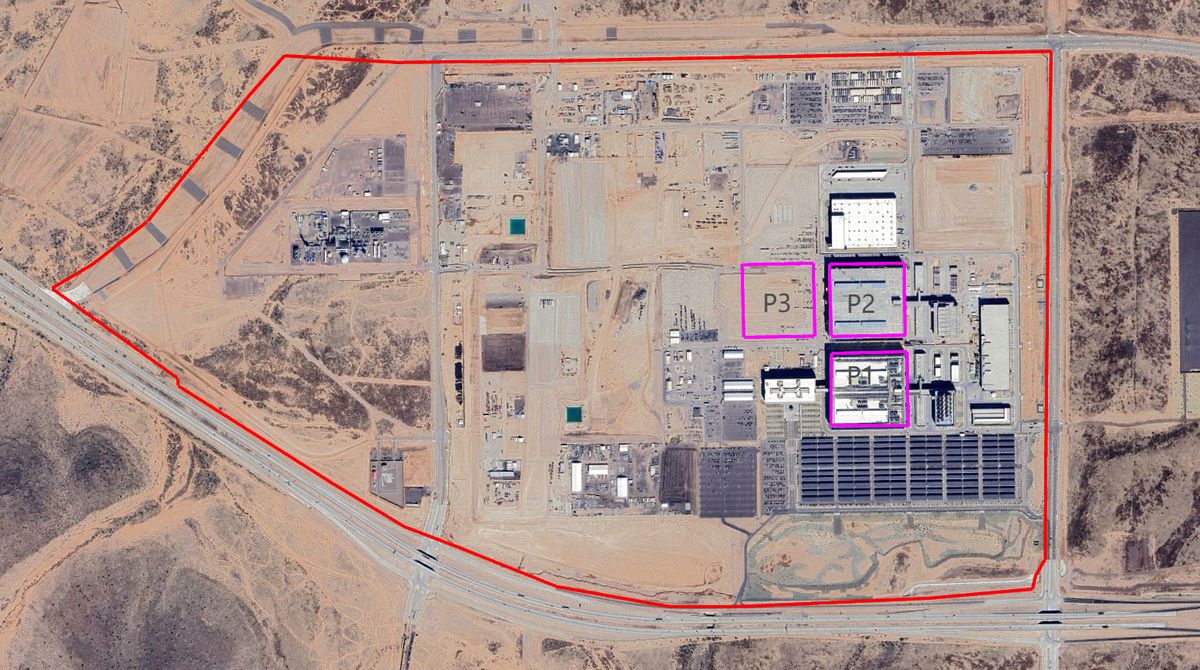

台积电亚利桑那Fab 21卫星影像（2023年4月23日，红色为厂区范围）

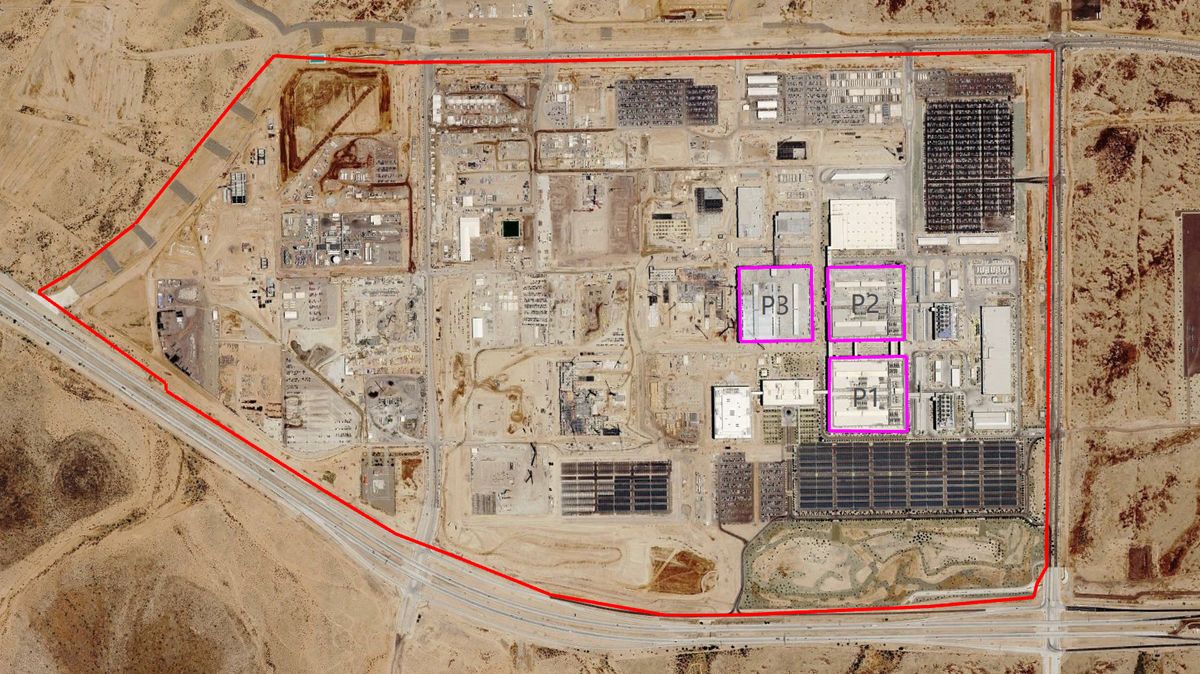

台积电亚利桑那Fab 21卫星影像（2026年6月10日，红色为厂区范围）
参考链接
https://www.tsmc.com/static/abouttsmcaz/news.htm
https://www.netnewsledger.com/2025/11/26/tsmc-arizona-positions-phoenix-as-semiconductor-hub
四、结论与风险提示
核心结论：第一，台积电3nm/5nm产能利用率持续维持高位、近乎满载，AI芯片需求持续强劲；第二，美国厂区建设进度全面提速，P1厂区已实现量产、P2厂区建设完工、P3厂区稳步建设中，1650亿美元投资正按计划推进；第三，电力供应风险不可忽视——台积电中国台湾用电量2030年预计占全台11%以上。
风险提示：第一，中国台湾电力供应紧张可能制约产能扩张；第二，亚利桑那工厂人力、土建等单项建设成本较中国台湾厂区高出30-50%，但设备占总成本超三分之二且全球统一，两地300mm晶圆综合制造成本差异不足10%，亚利桑那沙漠区域的水资源供给，是厂区长期稳定运营的核心挑战；第三，AI需求若放缓，激进扩张可能面临产能闲置风险。
【下期预告】
《台积电全球FAB运行状态监测（下）：日本熊本厂、德国德累斯顿厂与CoWoS封装危机》——聚焦JASM产能爬坡、ESMC建设进展、CoWoS供需缺口，敬请期待。
留言：2026年半导体迈入万亿规模，台积电先进制程产能满载、海外扩产提速，但电力、成本、供需风险同步凸显。你如何看待本轮扩产的持续性？欢迎交流观点。
